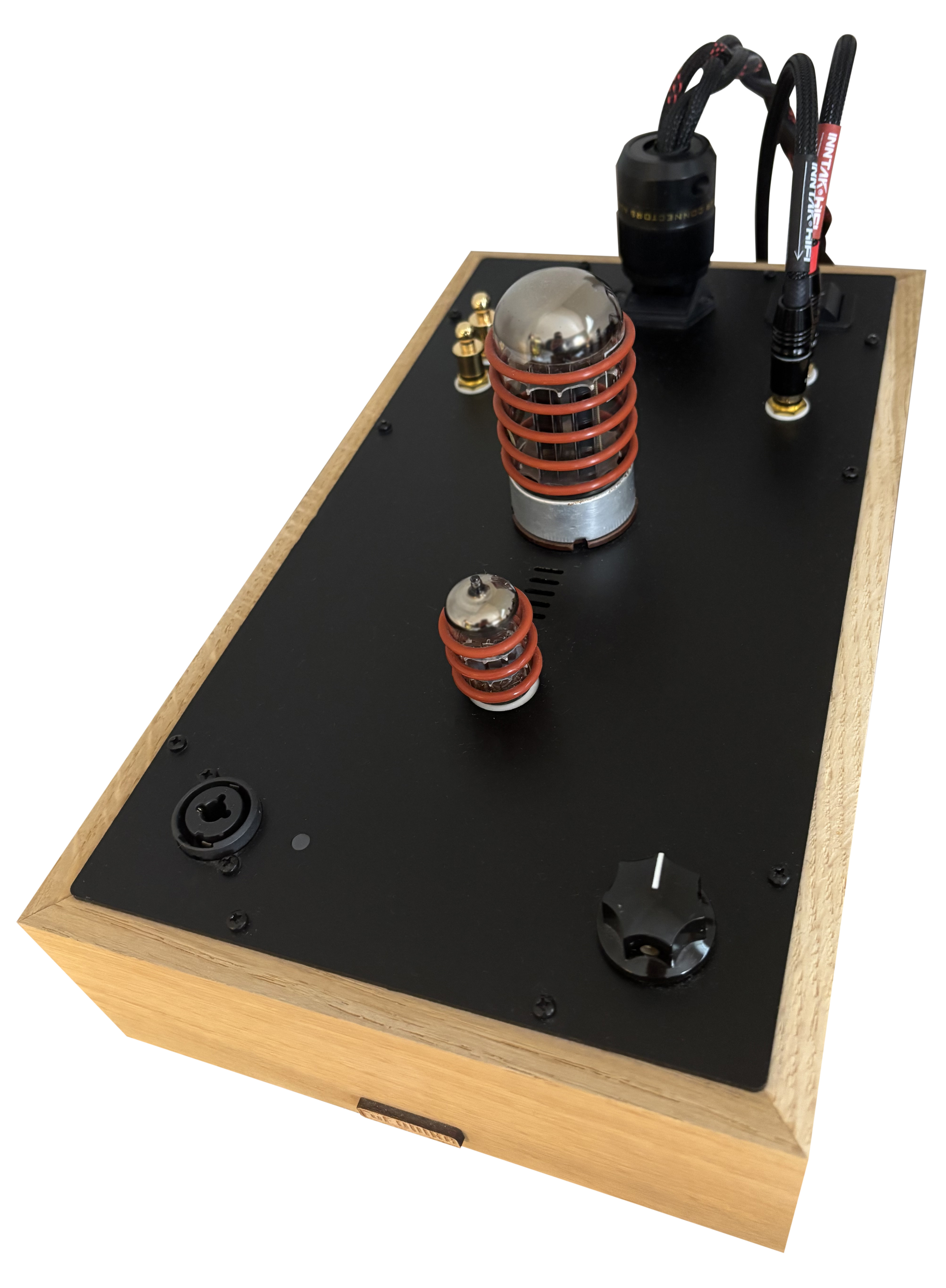

. Model H4 . Model H7	Model H4 - lampy 6N1P i 6N6P w konfiguracji OTL bez globalnego sprzężenia zwrotnego, w czystej klasie A: Wzmacniacz słuchawkowy OTL. Wykonany z wysokiej jakości elementów zapewniających znakomite parametry elektryczne i brzmieniowe. Umieszczony w ręcznie wykonanej i estetycznej obudowie z litego drewna. Kondensatory WIMA i NICHICON, potencjometr ALPS, precyzyjne rezystory metalizowane, złącza NEUTRIK i AMPHENOL. Podstawki pod lampy złocone, ceramiczne. Profesjonalnie zaprojektowana i wykonana dwustronna płytka drukowana. Opis układu elektrycznego: Sygnał z wejścia wzmacniacza trafia na potencjometr głośności następnie na wzmacniacz napięciowy zbudowany w oparciu o lampę 6N1P później wtórnik katodowy na 6N6P. Zasilacz zbudowany jest na transformatorze EI o mocy aż 80W. Wygładzanie napięcia tętnień wykonane jest w oparciu o dwa filtry CLC. Stopień wejściowy jak i wyjściowy posiada oddzielne napięcia zasilania (anodowe). W sumie zastosowane są trzy oddzielne zasilacze. Co powoduje brak jakiegokolwiek przydźwięku sieciowego na wyjściu i idealne zasilanie dla lamp elektronowych. W układzie wzmacniacza zastosowano automatyczną regulację prądu spoczynkowego, dzięki czemu nie wymaga on żadnej regulacji przy wymianie lamp. W komplecie: 1. wzmacniacz słuchawkowy OTL 2. przewód zasilający o długości 1,8m 3. przejściówka Jack 6,3mm / 3,5mm 4. lampa 6N6P 2 sztuki, 5. lampa 6N1P 1 sztuka, 6. gwarancja na rok (z wyłączeniem lamp elektronowych), 7. instrukcja obsługi Parametry techniczne: Impedancja wejściowa 10 kohm Czułość wejścia: 700 mV Pasmo przenoszenia: 15 Hz - 300 kHz Moc wyjściowa: 300 mW Optymalna impedancja słuchawek: 100 - 600 ohm Gniazdo słuchawkowe wbudowane: Jack 6,3mm + przejściówka na 3,5mm Zasilanie: 230V AC Pobór mocy: 35 VA Wymiary: 350x200x125 [mm] Model H7 - lampy 6N1P i 6N13S w konfiguracji OTL bez globalnego sprzężenia zwrotnego, w czystej klasie A: Wzmacniacz słuchawkowy OTL. Wykonany z wysokiej jakości elementów zapewniających znakomite parametry elektryczne i brzmieniowe. Umieszczony w ręcznie wykonanej i estetycznej obudowie z litego drewna. Kondensatory WIMA i NICHICON, potencjometr ALPS, precyzyjne rezystory metalizowane, złącza NEUTRIK i AMPHENOL. Podstawki pod lampy złocone, ceramiczne. Profesjonalnie zaprojektowana i wykonana dwustronna płytka drukowana. Opis układu elektrycznego: Sygnał z wejścia wzmacniacza trafia na potencjometr głośności następnie na wzmacniacz napięciowy zbudowany w oparciu o lampę 6N1P później wtórnik katodowy na 6N13S. Zasilacz zbudowany jest na transformatorze EI o mocy aż 80W. Wygładzanie napięcia tętnień wykonane jest w oparciu o dwa filtry CLCLC. Stopień wejściowy jak i wyjściowy posiada oddzielne napięcia zasilania (anodowe). W sumie zastosowane są trzy oddzielne zasilacze. Co powoduje brak jakiegokolwiek przydźwięku sieciowego na wyjściu i idealne zasilanie dla lamp elektronowych. W układzie wzmacniacza zastosowano automatyczną regulację prądu spoczynkowego, dzięki czemu nie wymaga on żadnej regulacji przy wymianie lamp. W komplecie: 1. wzmacniacz słuchawkowy OTL 2. przewód zasilający o długości 1,8m 3. przejściówka Jack 6,3mm / 3,5mm 4. lampa 6N13S 1 sztuka, 5. lampa 6N1P 1 sztuka, 6. gwarancja na rok (z wyłączeniem lamp elektronowych), 7. instrukcja obsługi Parametry techniczne: Impedancja wejściowa 10 kohm Czułość wejścia: 700 mV Pasmo przenoszenia: 15 Hz - 300 kHz Moc wyjściowa: 300 mW Optymalna impedancja słuchawek: 100 - 600 ohm Gniazdo słuchawkowe wbudowane: Jack 6,3mm + przejściówka na 3,5mm Zasilanie: 230V AC Pobór mocy: 35 VA Wymiary: 350x200x125 [mm]
